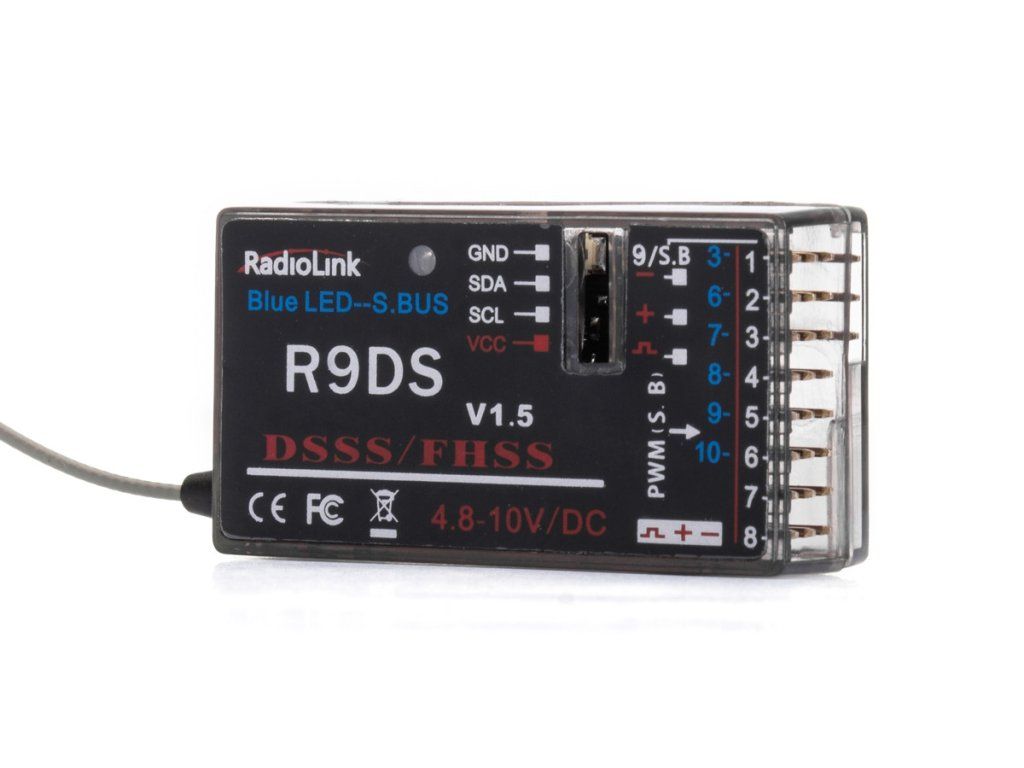

Prijímač RadioLink R9DS

Radiolink R9DS 2,4GHz je 9-kanálový telemetrický prijímač so synchrónnym prenosom DSSS a FHSS s frekvenčným preskokom kompatibilný s vysielačmi Radiolink AT9, AT 9S, AT10 a AT10II (AT10II je nutné prepnúť do režimu vysielania 10CH). R9DS ponúka signálový výstup PWM (9 kanálov) alebo sériový S-BUS (10 kanálov). Prijímač je kompatibilný s telemetrickými modulmi PRM-01 a PRM-02.

Dva prevádzkové režimy – so štandardnými šírkovo modulovanými (PWM) signálovými servovýstupmi (9 kanálov), alebo so sériovým výstupom S-BUS (10 kanálov).

Prijímač je vhodný pre RC modely všetkých typov (výrobcom udávaný dosah je 900 m na zemi a 2000-3000 m vo vzduchu).

Použitie DSSS/FHSS prenosovej technológie prináša vysokú odolnosť voči rušeniu a možnosť nastavenia núdzových výchyliek (fail-safe) pre prípad výpadku alebo silného rušenia signálu vysielača

Prevádzkové režimy

• S individuálnymi PWM signálovými výstupmi serv: červená LED indikuje PWM signálový výstup, celkom 9 kanálov.
• So sériovým výstupom SBUS: modrá/fialová LED indikuje SBUS signálový výstup, celkom 10 kanálov. SBUS a PWM signálové výstupy je možné používať v prevádzkovom režime SBUS súčasne. Na zásuvke 9 je výstupný SBUS signál, a súčasne na zásuvke 1 je PWM signál kanálu CH3, na zásuvkách 2 až 6 je PWM signál kanálov CH6 až CH10.

Párovanie s vysielačom sa prevádza s pomocou párovacieho tlačidla na prijímači, prevádzkové stavy sú indikované LED diódou.
Prijímač je vybavený kontaktovými lištami pre štandardné konektory UNI (=JR/Graupner, Hitec, Futaba); vývody sú orientované v smere pozdĺžnej osi prijímača.

Balenie obsahuje: prijímač R9DS, návod.


Modulácia/Kódovanie	2.4GHz FHSS / DSSS
Počet kanálov (PWM) - (S-BUS)	9 - 10
Sériový výstup	S-BUS
Funkcie	Fail-safe
Napájanie	4.8V,6V,7.2V,7.4V
Odber bez serv [mA]	40 - 180
Dĺžka [mm]	43
Šírka [mm]	24
Výška [mm]	15
Hmotnosť [g]	14
